ppb/ppm SMART-MT氯气氯化氢水分仪

2021-01-20219

返回列表

氯化氢水分仪

        微量水分仪适用于强腐蚀性气体/绝大部分气体的微量水分稳定连续测量。

描述

        电解式气体水分测量于1959年由Keide首次试验成功并应用于微量水分测量,该方法提供了一个连续测量非碱性气体中微量水的工业解决方案,可以连续、在线、实时监控各种工业过程中的气体微量水。

工作原理

       电极上镀有平行的铂金层或缠绕平行的铂丝,铂丝间涂有水化的五氧化二磷薄膜,当气体通过电解池时,其中水分全部被吸收并生成磷酸,同时,在两铂丝间的直流电压使磷酸产生电解反应,分解出氧、氢及五氧化二磷。当吸收和电解达成平衡后,进入电解池的水分全部被五氧化二磷膜层吸收并全部被电解。根据法拉第电解定律和气体定律,可根据电解电流直接测量出气样中水分的绝对值。

特点

       氧化锆陶瓷或玻璃材质可选。活动插销连接,便于拆卸。

水分仪安装

安装使用

▲腐蚀性气体:PVDF流通池, 非腐蚀性气体:PVDF或SS不锈钢流通池

▲样气输入压力可达3Bar(PVDF)/10Bar(SS)

▲稳定样气流量20Nl/h或100Nl/h

▲三通阀和四通阀操作,便于传感器维护和再生

▲采样单元内压缩空气微正压保护

▲不洁净气体可增加过滤器

▲液氯可增加电加热减压阀

▲真空入口可加抽吸泵

▲样气出口建议排放到尾气中处理

应用

★氯碱PVC化工: 氯气/液氯/氯化氢/二氧化硫中微量水分析测量;

★氟化工:氟化氢中微量水分析测量;

★多晶硅/有机硅:氯气/氯化氢/四氯化硅中微量水分析测量;

★天然气及石油化工:天然气氢气,乙炔和其他烃类气体中微量水分析测量;

★气体:氧气、氮气,二氧化碳、氩或其他稀有气体

★冷冻机/压缩机: 微量水分析测量;

★电力:SF6微量水分析测量;

氯化氢水分仪

技术参数:

传感器材料

附铂金的玻璃或陶瓷支柱

流通池材料

PVDF或不锈钢

量程

0~500ppm(2,000ppm)

或0~20,000ppb

显示范围

0~6,000ppm

精度

0.4ppm或测量值5%(0~2,000ppm量程)

0.4ppm或测量值2%(0~500ppm量程)

10ppb或10%测量值0~20,000ppb量程)

灵敏度

0.1ppm(ppm量程)

1ppb(ppb量程)

反应时间

小于1秒

动作时间T50(上升)

小于8秒

动作时间T50(下降)

于2分钟

测量气体流量

20Nl/h 或 100Nl/h

传感器气体最大压力

3Bar(PVDF)/10Bar(不锈钢)

样气温度

5~65℃

过程连接

1/4NPT螺纹或KF40真空法兰连接

气体测量管

直径6mm

泄露等级

< 5x10-8 mbar x l / s-1

电气连接

5Pin

测量电缆

1.5米~150米

防爆

可选本安防爆Ex ia



控制器特点

• 时间节省

    6语言导航菜单(含中文),无需说明书即可进行操作

    与传感器采用M12连接器连接,即插即用

• 过程安全

    4.3"或7"大屏幕彩色触摸液晶显示,触摸操作及调试,安全便捷,远距离也清晰可见

    大屏幕红色闪烁报警,在黑暗区域也清晰可见

    即时报警,使过程变得更为安全

    与传感器采用M12连接器连接,不会造成错误连接

• 数据报警记录

    实时数据曲线显示,曲线范围和周期可设置调整

    6000条报警记录功能

• 专家校验功能

   最多可实现9点校验功能

• 强大的自诊断功能

    内置看门狗和心跳监测功能

    监测控制器及传感器状态,及时提醒客户采取必要性维护

    可内置流量状态监测

    高标准的硬件和软件及密码安全防护

• 强大的控制功能

    高低限控制功能

    可选定时器(自动清洗)控制功能

    可选模拟量PID控制器

    可选开关量PWM控制器

• 灵活多变的通讯功能

    可选现场总线MODBUS,HART,Foundation Fieldbus FF,PROFIBUS PA,PROFIBUS DP等

现场


控制器技术参数

显示

4.3"或7"真彩大屏幕背光液晶显示

语言

6种语言(含中文)

自诊断功能

传感器自诊断

流量状态监测

控制器心跳监测

6000条报警记录

模拟输出

4~20mA,最大负载500欧姆(最大3通道)

报警设置

继电器(2A)自由设置报警(最大2通道)

系统报警

高级控制功能

可选定时器控制

可选PID控制

可选PWM控制

通讯

RS485 MODBUS RTU, HART,

Foundation Fieldbus FF,

PROFIBUS PA, PROFIBUS DP,

MODBUS ETH, 等

工作电压

80~264V AC,1A或19~28V DC,3A

环境温度

-10~55℃

壁挂式

(1~2通道)

4.3"触摸屏 213*185*84mm

7"触摸屏 323x237x172mm

IP65,可选Ex d IICT6防爆

便携式

(1~2通道)

7"触摸屏

IP40 250x144x184mm

IP40 357x144x184mm

IP67 420x325x180mm

机架式

(1~8通道)

7"触摸

IP40 483x133x238mm

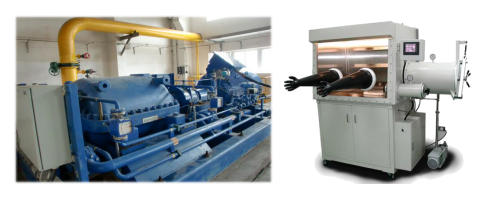

部分案例:

▲监测氯压机入口氯气水分含量;监测氯压机各级出口和最后出口氯气水分含量,监测预冷器泄露状况;保护氯压机的重要环节。

▲监测制冷机出口露点分析仪的准确性。
