微量水分仪适用于强腐蚀性气体/绝大部分气体的微量水分稳定连续测量。
描述
电解式气体水分测量于1959年由Keide首次试验成功并应用于微量水分测量,该方法提供了一个连续测量非碱性气体中微量水的工业解决方案,可以连续、在线、实时监控各种工业过程中的气体微量水。

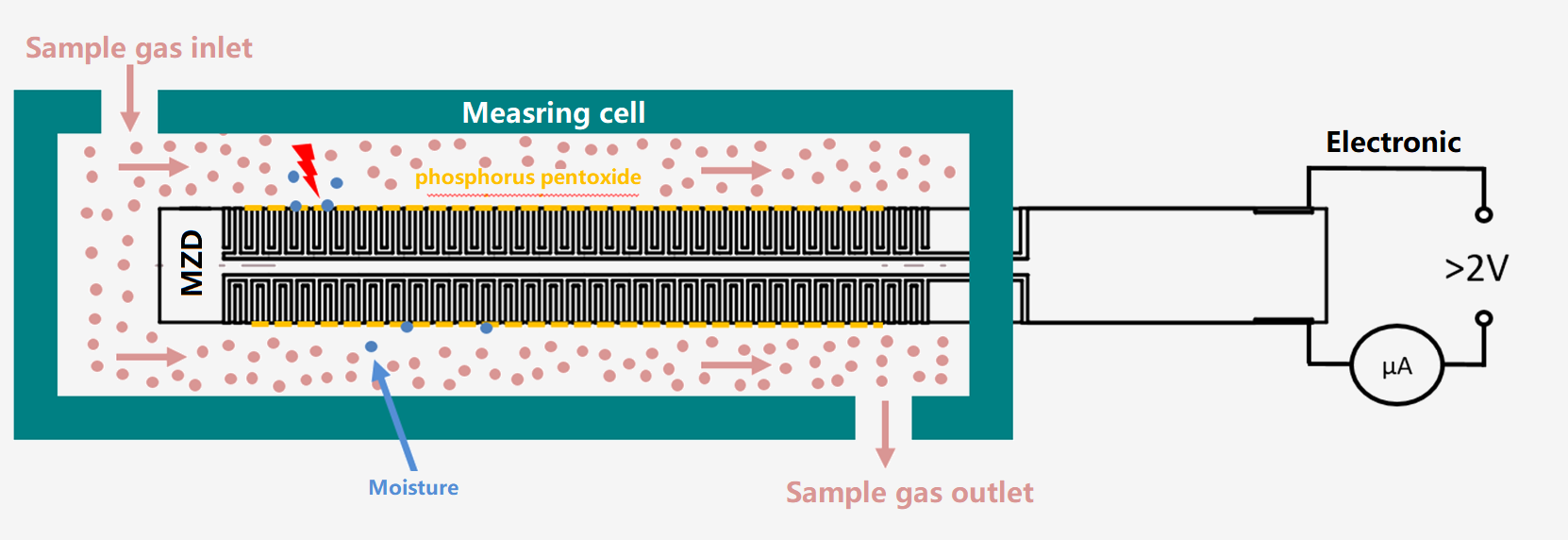

工作原理
电极上镀有平行的铂金层或缠绕平行的铂丝,铂丝间涂有水化的五氧化二磷薄膜,当气体通过电解池时,其中水分全部被吸收并生成磷酸,同时,在两铂丝间的直流电压使磷酸产生电解反应,分解出氧、氢及五氧化二磷。当吸收和电解达成平衡后,进入电解池的水分全部被五氧化二磷膜层吸收并全部被电解。根据法拉第电解定律和气体定律,可根据电解电流直接测量出气样中水分的绝对值。
特点
氧化锆陶瓷或玻璃材质可选。活动插销连接,便于拆卸。

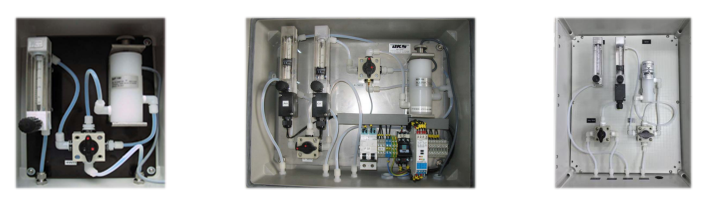

安装使用
▲腐蚀性气体:PVDF流通池, 非腐蚀性气体:PVDF或SS不锈钢流通池
▲样气输入压力可达3Bar(PVDF)/10Bar(SS)
▲稳定样气流量20Nl/h或100Nl/h
▲三通阀和四通阀操作,便于传感器维护和再生
▲采样单元内压缩空气微正压保护
▲不洁净气体可增加过滤器
▲液氯可增加电加热减压阀
▲真空入口可加抽吸泵
▲样气出口建议排放到尾气中处理

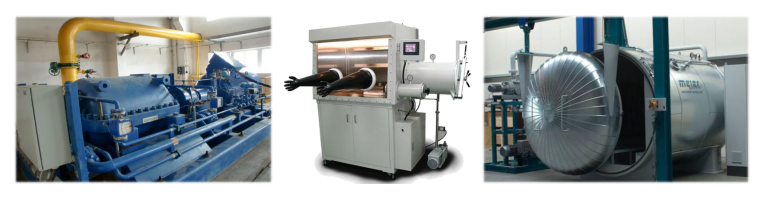

应用
★氯碱PVC化工: 氯气/液氯/氯化氢/二氧化硫中微量水分析测量;
★氟化工:氟化氢中微量水分析测量;
★多晶硅/有机硅:氯气/氯化氢/四氯化硅中微量水分析测量;
★天然气及石油化工:天然气氢气,乙炔和其他烃类气体中微量水分析测量;
★气体:氧气、氮气,二氧化碳、氩或其他稀有气体
★冷冻机/压缩机: 微量水分析测量;
★电力:SF6微量水分析测量;
技术参数:
传感器材料 | 附铂金的玻璃或陶瓷支柱 |
流通池材料 | PVDF或不锈钢 |
量程 | 0~500ppm(2,000ppm) 或0~20,000ppb |
显示范围 | 0~6,000ppm |
精度 | 0.4ppm或测量值5%(0~2,000ppm量程) 0.4ppm或测量值2%(0~500ppm量程) 10ppb或10%测量值0~20,000ppb量程) |
灵敏度 | 0.1ppm(ppm量程) 1ppb(ppb量程) |
反应时间 | 小于1秒 |
动作时间T50(上升) | 小于8秒 |
动作时间T50(下降) | 小于2分钟 |
测量气体流量 | 20Nl/h 或 100Nl/h |
传感器气体最大压力 | 3Bar(PVDF)/10Bar(不锈钢) |
样气温度 | 5~65℃ |
过程连接 | 1/4NPT螺纹或KF40真空法兰连接 |
气体测量管 | 直径6mm |
泄露等级 | < 5x10-8 mbar x l / s-1 |
电气连接 | 5Pin |
测量电缆 | 1.5米~150米 |
防爆 | 可选本安防爆Ex ia |
控制器特点
• 时间节省
6语言导航菜单(含中文),无需说明书即可进行操作
与传感器采用M12连接器连接,即插即用
• 过程安全
4.3"或7"大屏幕彩色触摸液晶显示,触摸操作及调试,安全便捷,远距离也清晰可见
大屏幕红色闪烁报警,在黑暗区域也清晰可见
即时报警,使过程变得更为安全
与传感器采用M12连接器连接,不会造成错误连接
• 数据报警记录
实时数据曲线显示,曲线范围和周期可设置调整
6000条报警记录功能
• 专家校验功能
最多可实现9点校验功能
内置看门狗和心跳监测功能
监测控制器及传感器状态,及时提醒客户采取必要性维护
可内置流量状态监测
高标准的硬件和软件及密码安全防护
• 强大的控制功能
高低限控制功能
可选定时器(自动清洗)控制功能
可选模拟量PID控制器
可选开关量PWM控制器
• 灵活多变的通讯功能
可选现场总线MODBUS,HART,Foundation Fieldbus FF,PROFIBUS PA,PROFIBUS DP等
控制器技术参数
显示 | 4.3"或7"真彩大屏幕背光液晶显示 |
语言 | 6种语言(含中文) |
自诊断功能 | 传感器自诊断 流量状态监测 控制器心跳监测 6000条报警记录 |
模拟输出 | 4~20mA,最大负载500欧姆(最大3通道) |
报警设置 | 继电器(2A)自由设置报警(最大2通道) 系统报警 |
高级控制功能 | 可选定时器控制 可选PID控制 可选PWM控制 |
通讯 | RS485 MODBUS RTU, HART, Foundation Fieldbus FF, PROFIBUS PA, PROFIBUS DP, MODBUS ETH, 等 |
工作电压 | 80~264V AC,1A或19~28V DC,3A |
环境温度 | -10~55℃ |
壁挂式 (1~2通道) | 4.3"触摸屏 213*185*84mm 7"触摸屏 323x237x172mm IP65,可选Ex d IICT6防爆 |
便携式 (1~2通道) | 7"触摸屏 IP40 250x144x184mm IP40 357x144x184mm IP67 420x325x180mm |
机架式 (1~8通道) | 7"触摸屏 IP40 483x133x238mm |

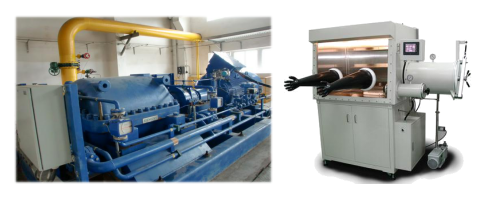

部分案例:
▲监测氯压机入口氯气水分含量;监测氯压机各级出口和最后出口氯气水分含量,监测预冷器泄露状况;保护氯压机的重要环节。
▲监测制冷机出口露点分析仪的准确性。
