3.3 顺磁法

顺磁法氧气分析仪是基于氧气独特的顺磁性物理特性，实现气体中氧气浓度精准测量的核心分析仪器，凭借高精度、高稳定性、非消耗性等优势，普遍应用于工业过程控制、环保监测、医疗等领域氧含量检测，尤其适配中高浓度（百分比级）氧气测量场景。

氧气分子因存在两个不成对电子，具有极强的顺磁性，在磁场中会被强烈吸引；而氮气、二氧化碳、氢气、甲烷等绝大多数常见气体为抗磁性，会被磁场微弱排斥。氧气的体积磁化率是普通气体的数百倍，混合气体的整体磁化率几乎完全由氧气含量决定，这是顺磁法测量的核心物理基础。

在顺磁法氧气分析仪中，核心敏感元件是充满惰性气体的玻璃哑铃。氧分子由于具有两个不成对电子，表现出强顺磁性，当气体流过非均匀磁场时，氧分子被磁化，对哑铃产生作用力，使哑铃发生微小位移。光源发出的光束照射在安装在哑铃上的反射镜上，并反射至相对的光电探测器。光电探测器通过检测反射光的位置变化，感知哑铃的位移。闭环控制系统随后在哑铃上施加反向力矩，将其保持在初始平衡位置。补偿力矩所需电流的大小与气体中氧浓度（或氧分压）成正比，从而实现连续、实时的氧气定量测量。

这种分析仪广泛应用于洁净干燥气流的百分比级氧浓度测量，典型场景包括富氧燃烧、空气分离和惰性化保护等工艺。

仪器的实际性能高度依赖稳定的取样预处理效果。水分、粉尘、可冷凝物以及压力/流量波动，均可能引入测量偏差。在多数工业装置中，取样系统的设计直接决定了分析仪的运行可靠性。

在惰性化保护应用中，需确认测量点位和取样传输环节，能够在规定时间内准确反映工艺的危险状态。

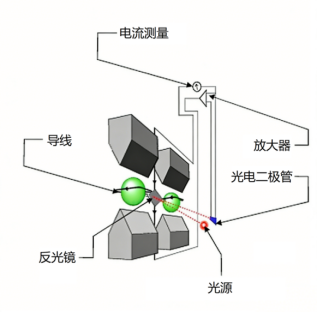

图4.顺磁氧结构

3.4 激光吸收法（TDLAS）

激光吸收法是工业气体分析领域的高精度、高可靠性的方法，凭借“分子指纹识别”的原理特性，在复杂工况下实现氧气浓度的精准、快速、非接触测量，已成为化工、冶金、环保、能源等行业的主流氧气分析方案。

激光吸收法测氧的本质是利用氧气分子的特征光谱吸收与光强衰减定量计算，完整流程分为以下几个环节：

1.特征光谱锁定氧气分子在近红外波段（760nm附近）有专属、唯一的特征吸收谱线，该谱线不受 N₂、CO₂、H₂O、甲烷等背景气体干扰。分析仪采用DFB分布反馈式半导体激光器，发射窄线宽、高单色性激光，波长精度达pm级，精准调谐至氧气的吸收峰，从原理上杜绝交叉干扰。

2.激光扫频与信号采集激光器以kHz级频率快速扫频，覆盖氧气吸收谱线的峰值与基线；激光束穿过被测气体时，仅氧气分子吸收特定波长的光子能量，导致光强衰减，其他气体无吸收效应。探测器接收透射光信号，完成光电转换与前置放大。

3.朗伯-比尔定律定量计算光的吸收程度与氧气浓度、光程长度严格遵循朗伯-比尔定律，核心公式为：A=lg(I₀/I)=ε·C·L其中：A为吸光度，I₀为入射光强，I为出射光强，ε为氧气摩尔吸光系数（定值），C为氧气浓度，L为光程长度。

4.信号处理与补偿内置微处理器通过FFT快速傅里叶变换、波长调制解调等算法，剔除粉尘散射、温度/压力波动、振动等噪声干扰；同时集成温度、压力自动补偿模块，修正工况变化对测量结果的影响，最终输出精准氧浓度数据。

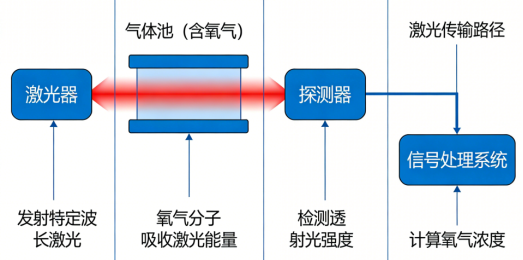

图5.激光吸收法原理

相较于传统的氧气分析，激光吸收法具有很多优势：

1.超高选择性与抗干扰能力

激光仅锁定氧气专属吸收峰，不受水汽、CO₂、粉尘、腐蚀性气体干扰，无需复杂样气预处理，从根源避免传统方法的交叉干扰问题。

适用于高湿、高尘、高腐蚀的极端工况，如煤化工焦炉气、冶金高温烟气、化工反应釜尾气等。

2.快速响应与实时监测

响应时间（T90）≤1 秒，部分型号达毫秒级，可实时捕捉氧浓度动态波动，满足燃烧控制、安全联锁等快速反馈需求。

支持连续在线监测，数据刷新率可达100Hz，无测量滞后，适配动态工艺过程。

3.高精度与高灵敏度

测量误差≤±1% FS，微量氧检测下限达0.1ppm，常量氧覆盖0–100% VOL全量程，兼顾微量与常量测量需求。

采用长光程设计，进一步提升低浓度氧的检测灵敏度，适配高纯气体、惰性气氛监测。

4.非接触式与长寿命

原位安装时无需接触被测气体，光学部件无损耗、无磨损，激光器寿命≥10年，远优于电化学、氧化锆传感器。

无耗材、无传感器中毒问题，维护周期长，仅需定期清洁光学视窗，大幅降低运维成本。

5.环境适应性强

适配宽温工况，支持高温原位测量（如锅炉烟气、冶金炉气），无需降温预处理。

具备防爆认证（Ex d/ia），可用于化工、石化等易燃易爆危险区域，满足安全生产要求。

激光吸收法以TDLAS 技术为核心，凭借高选择性、快速响应、高精度、长寿命、强环境适应性等不可替代的优势，解决了传统氧分析方法在复杂工况下的干扰、滞后、寿命短等痛点。它不仅是工业安全生产的“监测哨兵”，更是工艺优化、节能减排、产品质量提升的关键设备，已成为现代工业过程分析的主流选择，未来将在新能源、高端制造、环保等领域持续拓展应用边界。

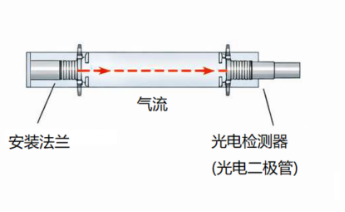

图6.激光吸收法结构

3.5 光致发光法/荧光猝灭法（气相）

荧光猝灭是指导致激发态荧光强度（I）和/或衰减时间（τ）下降的过程。许多因素可引起猝灭，其中最关键的是氧气（O₂）和温度。当存在猝灭剂 [Q]（本例中为 O₂）时，其会与通过荧光（F）或磷光（P）途径返回基态（S₀）的分子发生碰撞，增加非辐射过程的发生率。随着 [Q] 浓度的增加，荧光强度（I）和衰减时间（τ）持续降低。通过测量 I 或 τ 的变化，可定量氧气浓度，符合 Stern–Volmer 方程的描述。

现代光学氧气传感器采用高亮度氧气敏感型 REDFLASH 指示剂。氧分子与固定在传感器尖端或表面的 REDFLASH 指示剂发生碰撞，导致发光猝灭。指示剂可用红光（610–630 nm）激发，并在近红外（NIR，760–790 nm）范围内表现出氧依赖性发光。

这种光学技术以其高精度、高可靠性、低功耗、低交叉敏感性和快速响应时间而令人印象深刻。红光激发显著减少了由自发荧光引起的干扰，并减轻了生物系统的负担。

     该技术具有高精度、高可靠性、低功耗、低交叉敏感性和快速响应等特点。与传统使用蓝光激发的竞品相比，红光激发显著减少了由自发荧光产生的干扰，并降低了对生物系统的光负荷。由于 REDFLASH 指示剂具有出色发光亮度，单次测量的红光曝光时间可从传统蓝光激发下的约100 ms缩短至10 ms，从而显著降低光剂量。同时，高亮度还使传感器膜层可制备得更薄，进一步加快氧气响应时间。

    测量原理基于正弦调制红光激发，氧气猝灭引起发射光的相位延迟。光学氧气传感器测量该相位延迟，并根据 Stern–Volmer 理论，将其转换为气体氧浓度，实现精确定量测量。

    传感器的性能衰减主要与光学表面状态、敏感涂层完整性以及补偿模型的有效性相关，而非化学消耗。这一特性使得该传感器在传统电化学传感器易快速劣化的应用场景中，能够显著降低日常维护频率。

    产品设计的关键要素包括温度与压力补偿算法、污染控制措施以及稳定的光学耦合结构。此外，由于信号质量可实时监测，该技术具备强大的固有诊断能力，可有效支持在线状态评估与故障预警。

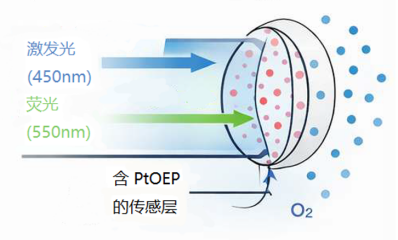

图7.光致发光法/荧光猝灭法结构
