1. 测量基础概念与术语

氧气含量的表示方式包括体积分数（单位为百万分之一体积比，即 ppmv；或体积百分比，即%v/v）、分压以及溶解浓度（单位为毫克每升，即 mg/L；或十亿分之一质量比，即ppb w/w）。

在气体中，压力和温度会影响气体密度，而总压力的变化会直接影响氧气的分压；在液体中，溶解氧含量取决于溶解度、传质速率和温度。

痕量氧测量应用的精度上限，往往受限于取样管路中的空气渗入以及氧气在取样管路材料表面的吸附与脱附效应。

一份规范的技术规格书应明确以下内容：测量量程与分辨率、响应时间、工作压力/温度、背景气体成分、允许的维护需求、危险区域划分等级，以及故障未被检测时可能产生的影响。

图1.氧气模型

氧分压

氧分压（ppO₂）是混合气体中氧气组分单独产生的压力，是氧气测量领域的核心物理量，其本质遵循道尔顿分压定律，即混合气体总压等于各组分分压之和，氧分压具体计算公式为： ppO₂=氧气体积浓度（% Vol）×总绝对压力（P_total）。在标准大气压下，空气氧浓度约20.95%，对应氧分压约21.2kPa，这一数值直观反映了氧气传质的潜在驱动力，其梯度（分压差）决定扩散方向和速率，氧分压差直接决定氧气向低分压区域迁移的趋势，也是所有大部分氧气分析仪实现测量的核心依据。与直观的体积浓度不同，氧分压是气体分子运动的内在属性，其大小不仅与氧气占比相关，主要受总压力影响，温度则通过影响气体性质和传感器响应间接产生影响，是理解氧气测量原理与误差来源的关键。

氧分压的特性直接导致了氧气测量中的核心误差来源，其中总压力变化的影响最为显著。在氧浓度不变的情况下，总压升高会使氧分压同步升高，导致传感器信号增大，仪器氧分压的测量表现；总压降低则会造成氧分压下降，显示浓度偏低，压力每变化1kPa约会带来0.1% Vol O₂的误差。这种影响在特殊场景中尤为突出：高原环境下，海拔4000米处的大气压仅约61kPa，尽管空气氧浓度仍为20.95%，但氧分压降至约12.8 kPa，若无压力补偿功能的仪器会误显示约12.6%；而在发酵罐、高压反应釜等密闭加压容器中，压力波动会直接引发浓度读数的大幅漂移。此外，温度主要通过影响气体扩散速率和传感器响应特性，间接影响测量结果；高湿度会稀释干气中的氧气体积分数（由于水蒸气分压的存在）、堵塞透气膜，粉尘、油污、腐蚀性气体则会干扰氧气与传感器的有效接触，这些因素都会降低氧气的有效分压，导致测量结果失真。

    氧气测量通常在接近大气压条件（约 800–1200 mbar）下进行。在该压力范围内，氧气体积分数与氧分压之间呈近似线性关系，但两者在物理意义和单位上并不相同。理解氧分压的物理本质及其在传感器工作中的作用，以及环境因素对其的影响，是氧气分析仪选型、安装、校准与使用的基础。只有充分考虑压力、温度及气体组成等因素，并采取相应的补偿或控制措施，才能确保测量数据的准确性和可靠性，从而满足工业过程、环境监测及医疗等领域的应用需求。

2. 系统整体视角

       氧气分析仪应作为一个完整的测量系统进行评估。抽取式系统会引入额外的传输滞后，并存在空气渗入或气体泄漏的风险；原位系统虽可减少响应延迟，但对工艺接口的可靠性以及污染控制措施（如防尘、防冷凝等）提出了更高要求。

       对于痕量氧测量，取样系统的设计往往是决定测量偏差和响应时间的关键因素。

关键的工程控制措施包括：最大限度减少死体积、验证系统密封性、确保安全的排放/吹扫流程、维持稳定的压力和流量，以及配备能够判断取样代表性的诊断功能。

3. 气相氧气测量技术

3.1 电化学法（原电池/极谱法）

原电池式氧传感器是一种无需外加激励电压的自发电化学电池，是便携式气体检测中最常见的技术之一，适用于常温条件下空气、工业废气及密闭空间中的氧含量监测。

传感器主要由阴极（工作电极）、阳极（对电极）、电解质以及透气隔离膜组成：

阴极（工作电极）： 通常采用具有良好催化活性和化学稳定性的贵金属材料，用于发生氧气还原反应，自身不被消耗，但参与电化学反应过程。

阳极（对电极）： 通常采用活泼金属，在反应过程中被氧化，为电池提供电子，是传感器寿命的主要决定因素。

电解质： 多为碱性电解质（如 KOH 溶液）或凝胶电解质，提供离子传导通道，维持电化学反应的进行。

透气隔离膜： 一般采用聚四氟乙烯（PTFE）等疏水材料，用于控制氧气向传感器内部的扩散速率，并对液态水和颗粒物起到阻隔作用，同时对其他气体具有一定的选择性抑制效果。

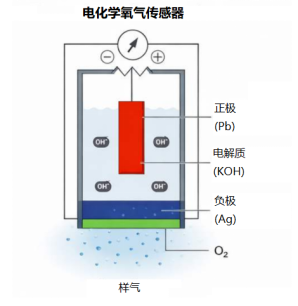

图2.电化学氧气传感器结构

    被测气体中的氧气通过透气膜扩散进入电解质体系，在阴极表面获得电子并发生还原反应；同时，活泼金属阳极失去电子并发生氧化反应。整个过程无需外加激励电压，能够自发产生电流输出（通过外部电路形成闭合回路）。

    在扩散受限（即膜控制扩散且电极反应速率足够快）的条件下，氧气的扩散速率成为反应的限速步骤。此时传感器输出电流与氧气分压呈良好的线性关系（在压力恒定条件下可等效为体积分数）。通过标定电流与氧浓度之间的对应关系，即可实现氧含量的定量测量。

    原电池式传感器为自供能电池，氧气直接参与电化学反应；极谱式传感器则需外加偏置电压以控制电极电位，使反应保持在扩散控制区。两类传感器均需保证扩散膜特性稳定，并对温度和压力的影响进行补偿。该类传感器在洁净气体及低浓度（ppm级）应用中具有良好的灵敏度，广泛应用于便携式设备及低成本固定安装系统。

    其主要缺点在于传感器存在有限使用寿命、易产生漂移，并可能受到活性气体及湿度的影响而发生中毒或性能衰减。

    在痕量氧测量应用中，工程实施的关键往往取决于系统密封性和取样设计，而非传感器本身的分辨率。

3.2 氧化锆法

氧化锆法氧气分析仪是基于高温固体电解质氧浓差电池效应的高精度在线气体分析仪器，核心是氧化锆陶瓷传感器，可实现从微量（ppm级）到常量（百分比级）氧气浓度的连续、实时测量，广泛应用于电力、冶金、化工、环保等工业领域，是燃烧优化、工艺控制与环保监测的核心设备。

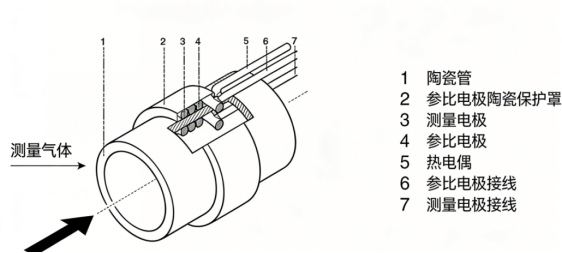

图3.氧化锆传感器结构

其核心部件为管状氧化锆固体电解质，两侧分别烧结有多孔铂电极。氧化锆在高温下具有良好的氧离子导电性。在工作过程中，高氧分压一侧的氧分子在铂电极表面被催化还原，获得电子并形成氧离子（O²⁻）；这些氧离子通过氧化锆晶格中的氧空位迁移至低氧分压一侧。在另一侧电极上，氧离子释放电子并重新生成氧分子。由于两侧氧分压不同，在两个电极之间产生电动势，该电势由两侧气体的氧分压差决定，并符合能斯特方程：

E = (RT/4F)*Ln(P₀/P)

E—氧浓差电势(mV)

R—气体常数8.3145 J/mol·K

T—氧化锆探头工作温度（K，绝对温度）=273.15+t（℃）

F—法拉第常数，96485.3365（C/mol）

P₀—参比气体中的氧分压

P—样气中的氧分压

通过测量氧浓差电池产生的电动势（E）以及氧化锆探头的绝对温度，并结合参考气（通常为空气）的已知氧分压，可根据能斯特方程计算出被测气体的氧分压。在已知总压力条件下，可进一步换算得到氧气体积分数。

使用B型热电偶的氧化锆氧气分析仪具备测温上限高、长期稳定性好、精度高、冷端补偿要求低、抗氧化与抗漂移能力强等优势，在实际使用过程中几乎不需要维护。在超高温、长期连续高温、高精度要求、寿命优先的场景下也有很好的表现。

核心优势：

1.测量性能卓越

宽量程覆盖：满足微量到常量级的测量，适应多场景需求。

高精度与高分辨率：测量误差≤±0.5% FS，分辨率达 0.01% O₂或1ppb O₂,可捕捉氧含量细微变化。

快速响应：T90响应时间<5 秒，高温工况下可达200ms，适配动态燃烧过程实时监测。

2.环境适应性极强

耐高温：探头可直接在 300℃~1200℃气体中工作，无需冷却预处理，简化系统结构。

稳定性与长寿命：铂电极采用纳米涂层工艺，传感器寿命长，维护周期长、成本低。

3.结构与使用便捷性

直插式安装：无需复杂取样系统，探头直接插入工艺管道，实时反映现场工况，数据无滞后。

低维护需求：无易损耗材，仅需定期清洁探头粉尘，大幅降低运维工作量。

局限性：

高温依赖：传感器必须在 600℃以上工作，低温工况需额外加热，增加能耗。

氧化锆法氧气分析仪具有高灵敏度、响应速度快、线性范围宽、重现性和长期稳定性良好的特点，可实现高精度、快速响应和宽量程的氧含量测量。在工业环境下，该类仪器表现出良好的适应性，在高温、振动及多尘等条件下仍能保持稳定性能，且维护需求相对较低。

氧化锆法不适用于还原性气体含量较高的样品（如高浓度 CO、H₂ 或 CH₄），因为氧分压易受还原性组分影响，导致测量结果偏低。

传感器在适当工况下的使用寿命通常可达 5 年或更长，可用于 ppm 至百分比级氧浓度测量。其应用涵盖能源、电力、冶金、化工、电子及环保等工业领域，可辅助企业优化燃烧、提升工艺控制精度、保障生产安全及满足环保法规要求，是现代工业智能化和绿色化发展的重要分析设备。
